はじめに
100kinSATの基板は設計データを中国の企業（ELECROW）に発注することで入手できます。注文にはクレジットカードが必要となります。料金は送料込みで10枚2000円ほどかかります。
STEP1：ガーバデータの入手
まずは基板の発注用データ（ガーバデータ）をダウンロードします。
こちらからガーバデータ（100kinSAT_ver3.X.zip）をダウンロードしてください。
「X」の数字が大きいものが新しいバージョンです。新しいバージョンのデータをインストールしてください。
「Download」をクリックするとダウンロードできます。
ダウンロードが完了したら、一度Zipファイルを解凍して以下の8つのファイルが含まれていることを確認してください （発注の際、データをアップロードするときはZipファイルのままアップロードします）。
- 100kinSAT_ver3.X.GBL
- 100kinSAT_ver3.X.GBO
- 100kinSAT_ver3.X.GBS
- 100kinSAT_ver3.X.GML
- 100kinSAT_ver3.X.GTL
- 100kinSAT_ver3.X.GTO
- 100kinSAT_ver3.X.GTS
- 100kinSAT_ver3.X.TXT
※「X」は任意の数
STEP2：基板の発注
次に基板の発注を行います。
STEP2ではELECROWという会社の基板発注サービスを利用する方法を説明します。
発注の流れ
- ログイン（新規の場合は会員登録）
- 基板データ（ガーバファイルを圧縮したZipファイル）のアップロード
- 発注内容（基板の情報や発送方法）の入力
- 発送先住所や支払いの入力
- 発注確認メールが届く

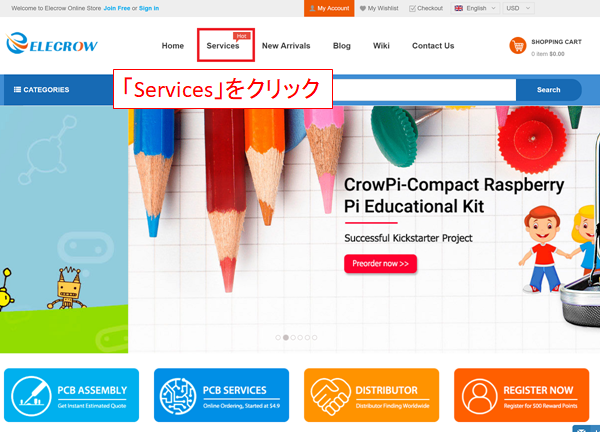

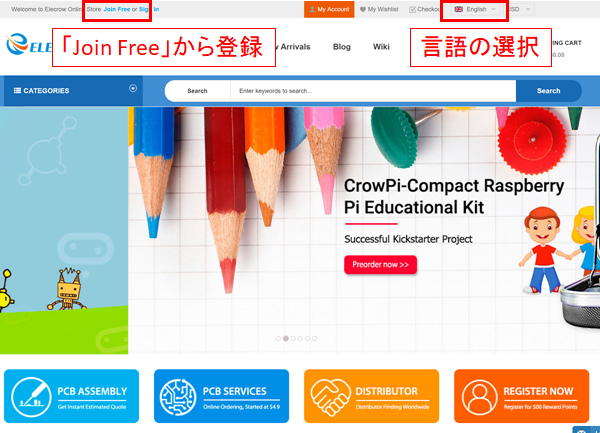

はじめにログインをします。会員登録をしていない場合は、左上の「Join Free」から必要な情報を入力して会員登録をしてください。ログインを完了したら、サイト上部のメニューから「Services」をクリックしてください。

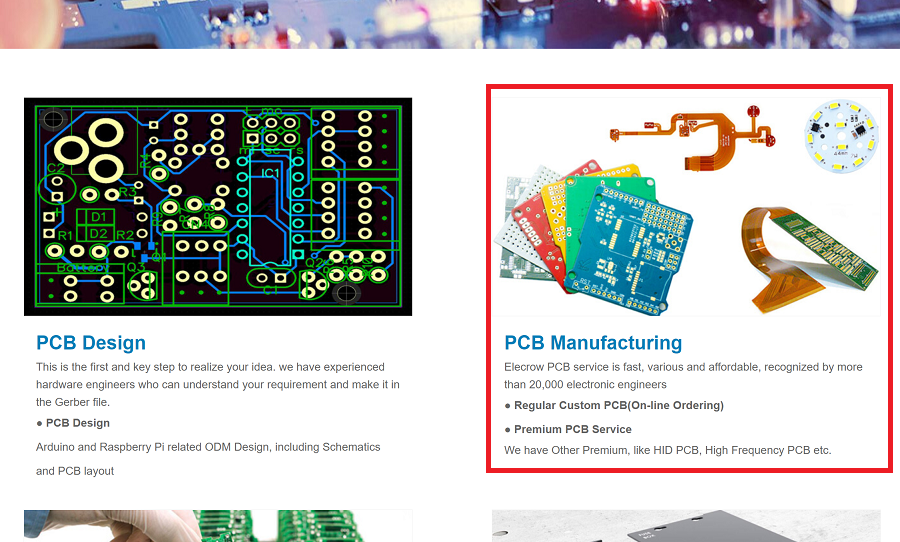

サービス一覧のページに移動するので、サービス一覧から「PCB Manufacturing」の「Regular Custom PCB(On-line Ordering)」をクリックします。

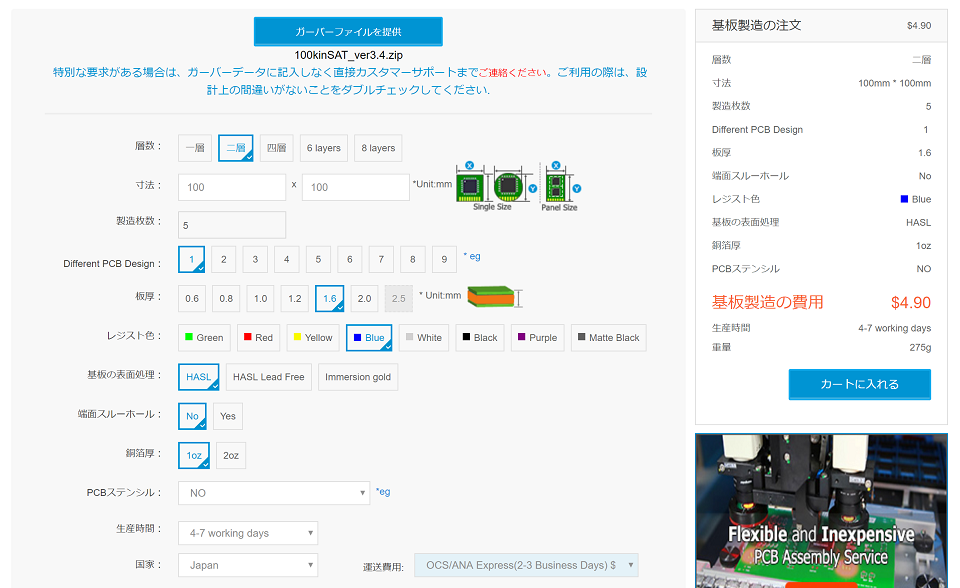

「ガーバーファイルを提供」と書かれたボタンがあるので、クリックしてSTEP1でダウンロードしたZIPファイルをアップロードしてください。

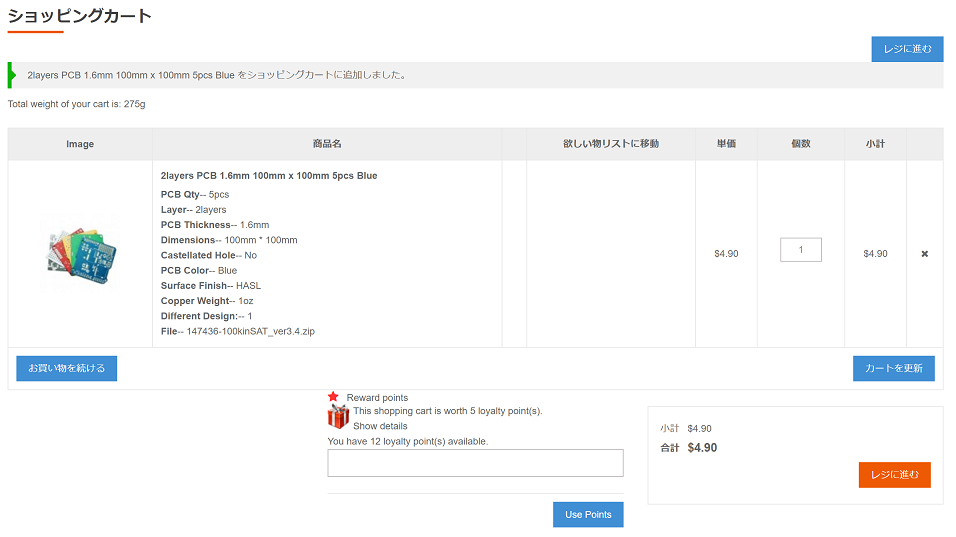

ZIPファイルのアップロードが完了したら、発注する基板に関する情報を入力していきます。
| 項目 | 入力する内容 | 備考 |
|---|---|---|
| 層数 | 二層 | - |
| 寸法 | 100×100 | - |
| 製造枚数 | 5 | 10でもOK(それより多い枚数は値段が上がる) |
| Different PCB Design | 1 | - |
| 板厚 | 1.6 | - |
| レジスト色 | Blue | 好みの色でOK(PurpleとMatte Blackは値段が上がる) |
| 基板の表面処理 | HASL | - |
| 端面スルーホール | No | - |
| 銅箔厚 | 1oz | - |
| PCBステンシル | No | - |
| 生産時間 | 4-7 working days | - |
| 国家 | Japan | - |
| 運送費用 | OCS/ANA Express | - |
STEP3：基板の受け取り
早ければ1週間ほどで基板が届きます。 2月頃は春節（旧正月）のため製造が遅くなりますので確認してください。
